Что такое стартер автомобиля, зачем он нужен и что бывает при поломке

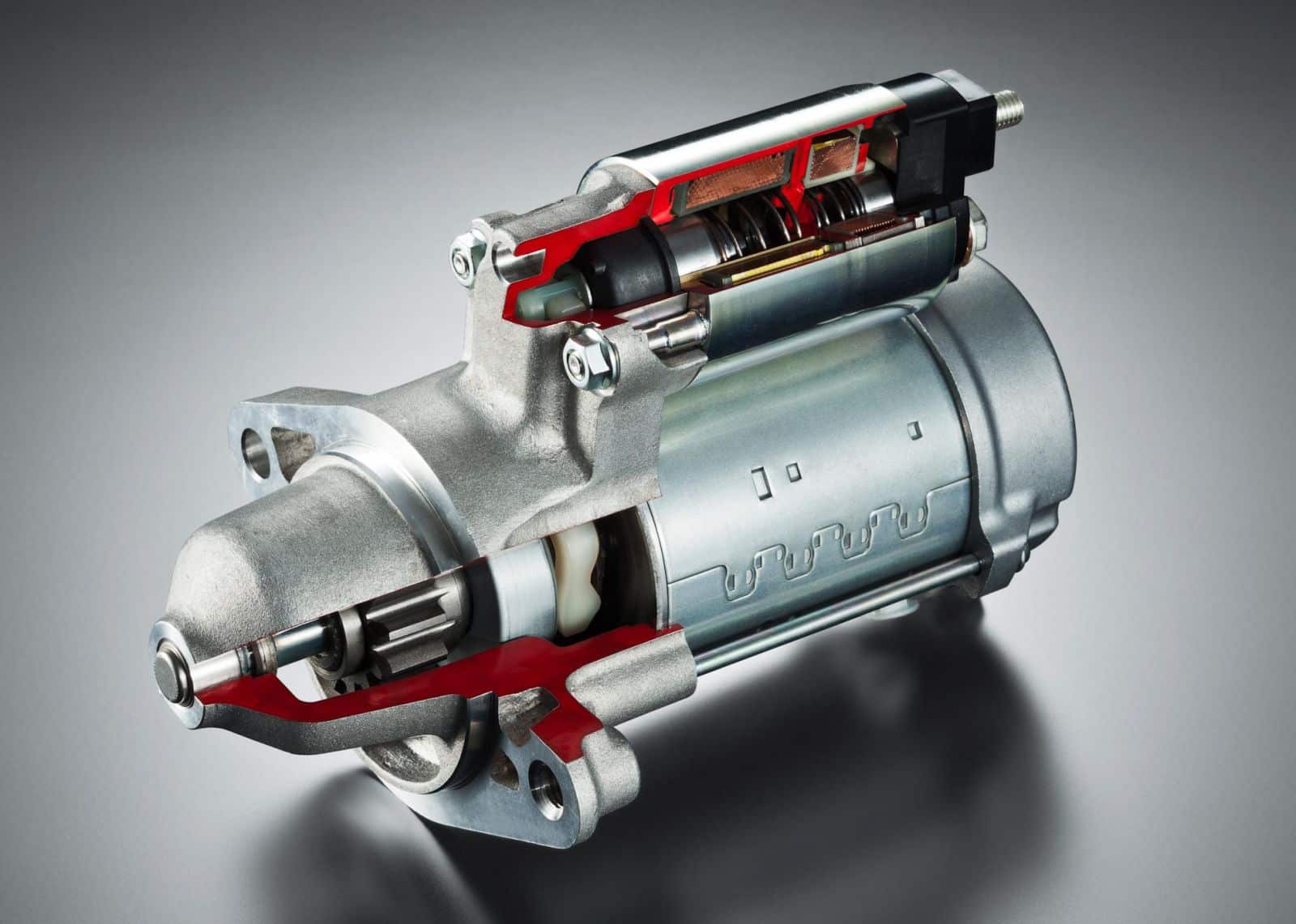

Из чего состоит стартер?

Пусковое устройство состоит из нескольких основных элементов: электродвигателя, обгонной муфты («бендикс») и втягивающего реле цилиндрической формы. Технический узел находится в металлическом корпусе длиной примерно 15 см и диаметром 7−10 см. В электродвигателе стартера имеется неподвижная часть — статор, и подвижная — ротор, которую принято называть якорем.

Внутри электромотора расположены четыре магнитных сердечника с катушками («башмаки»), которые выполняют функцию магнитов. Все обмотки соединены в одну цепь и замыкаются на медно-графитовых щетках.

Якорь стартера — это ось из легированной стали, вращающийся на подшипниках скольжения. Коллектор с обмоткой создает магнитное поле, приводящее якорь в движение.

Где установлен стартер в автомобиле?

Как правило, в современных автомобилях стартер устанавливается в месте соединения двигателя с коробкой передач, около картера, для того, чтобы примыкать непосредственно к маховику, который и приводится в движение во время запуска мотора. В зависимости от компоновки подкапотного пространства стартер монтируется в нижней части двигателя в горизонтальном положении на фланце или опорной раме.

Устройство фиксируется при помощи 2−3 больших болтов и легко снимается для ремонта. Правда, на некоторых легковых автомобилях из-за тесноты в моторном отсеке доступ к стартеру ограничен, и для демонтажа потребуется вывешивать машину на подъемнике, чтобы подобраться снизу.

Как работает стартер на автомобиле?

После того, как стартер прокрутил коленвал и двигатель завелся, необходимо быстро отсоединить обгонную муфту от маховика. Для этого электроника подает сигнал, и реле отключается. Муфта под действием пружины отодвигается назад. Главная шестерня выходит из пазов маховика. Вал двигателя уже не связан со стартером.

Представим ситуацию, когда неисправный «бендикс» не отсоединился после запуска мотора. Такое бывает, если из-за выработки искривлены пазы в зубчатом соединении. Из-за задиров муфту заклинивает и она остается в жестком зацеплении с маховиком. Это самый худший сценарий для стартера. Тогда момент от заведенного двигателя передается напрямую на электромотор. Вал редуктора с якорем вращаются со скоростями, в десятки раз большими, чем предписано нормативами по эксплуатации, что приводит к быстрому разрушению технического узла.

Если запуск мотора происходит на 100−200 оборотах, то холостой ход раскручивает мотор до 700 об. Если водитель нажимает на газ для того, чтобы ускориться, то двигатель раскручивается до 4500 об.

В случае заклинивания обгонной муфты вращающийся вал электромотора стирает щетки электродвигателя, разрушает пластмассовое кольцо планетарного редуктора, и корпус самого стартера сильно перегревается. В итоге электромотор раскаляется, сыплет искрами, раздается сильный скрежет и стук из моторного отсека. Если водитель остановит автомобиль и посмотрит под капот, то он почувствует сильный запах горелой проводки и увидит дымок, выходящий из стартера.

Как диагностировать неисправности стартера?

Определить неисправный «бендикс» можно по ряду признаков. В основном это посторонние звуки под капотом, которые раздаются после поворота ключа зажигания. Часто слышится скрежет зубчатой шестерни, которая не может войти в зацеплений. Слышны щелчки и металлические постукивания. При этом нет характерного звука проворачиваемого коленвала. После третьего-четвертого срабатывания «бендикс» все-таки входит в зацепление с маховиком и мотор заводится.

Со временем звуки нарастают, и проблема проявляется все сильнее. В этом случае необходимо отправляться в магазин запчастей за новой обгонной муфтой, иначе в какой-то момент стартер перестанет соединяться с валом двигателя совсем, и завести машину можно будет только на буксире или, как говорят в народе, «с толкача».

Как можно нечаянно сломать стартер?

Повредить стартер можно при неправильном запуске мотора. Некоторые водители удерживают ключ в положении старт в замке зажигания, как бы помогая двигателю раскручиваться даже после того, как появились первые вспышки в камерах сгорания. Часто это происходит в зимний период, когда бывают проблемы с зажиганием. В этот момент наиболее нетерпеливые могут еще поддать газу. Мотор тут же раскручивается, а обгонная муфта все еще находится в зацеплении с валом мотора. Ее сразу же закусывает, и тогда можно услышать жалобный визг из-под капота. Так звучат раскручивающиеся щетки стартера. Затем стартер перегревается, и его может заклинить.

В общем, при запуске мотора долго удерживать ключ в положении «Старт» нельзя, в особенности когда мотор уже работает.

На старых моделях «Жигулей» запустить стартер можно было даже при работающем моторе. Если водитель неосторожно брался за ключ и проворачивал его по часовой стрелке, то можно было услышать пронзительный скрежет из-под капота. Это включившийся стартер пытался подсоединиться к работающему маховику, из-за чего главная шестерня начинала скрежетать с риском появления задиров.

Как правильно заводить автомобиль?

Здесь важно помнить, что сразу после запуска мотора нельзя долго удерживать ключ в положении START. Его необходимо отпустить, и тогда он сам возвращается в положение ON. Во время движения касаться ключа руками не рекомендуется до момента завершения поездки.

Кроме того, современные инжекторные моторы нельзя заводить с добавлением газа. Электроника сама выставит нужное количество смеси для запуска.

Если машина «троит» сразу после старта, то подбадривать ее газом тоже не рекомендуется. Несгоревший бензин из плохо работающего цилиндра выбрасывается в выхлопную систему и догорает уже в катализаторе, что приводит к его перегреву. Лучше проверить свечи или систему зажигания и починить неисправность.
